Поверка прибора неразрушающего контроля ЮНИСКОП (UINISCOPE) в Вологде

ЮНИСКОП — принципиально новый универсальный прибор неразрушающего контроля, подтвержденный Свидетельством об утверждении типа средств измерений RU.C.34.158.A № 70728 выданным Федеральным агентством по техническому регулированию и метрологии иСертификатом соответствия универсального прибора НК «ЮНИСКОП» взрывозащищенные устройства ТС RU C-RU.ГБ08.В.02516. Поверка прибора неразрушающего контроля ЮНИСКОП (UINISCOPE) проходит в аккредитованной лаборатории АНК и занимает от 1 до 5 дней.

Поверка прибора неразрушающего контроля ЮНИСКОП (UINISCOPE)

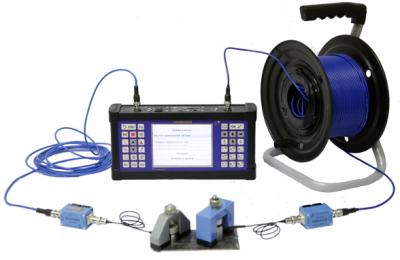

Прибор имеет два широкополосных аналоговых входа для подключения традиционных чувствительных элементов типа пьезопреобразователей и два универсальных входа для подключения внешних регистрирующих блоков с помощью цифровых интерфейсов. В базовом варианте ЮНИСКОП представляет собой 2-х канальный прибор регистрации АЭ-импульсов, с возможностью линейной локации источников.

• Неразрушающимого контроля методом АЭ без вывода из эксплуатации: магистральных, промысловых и технологических трубопроводов, сосудов давления, резервуаров, котлов, буровых вышек, кранов, мостов и других объектов.
• Выявления зарождений и развития трещин.
• Поиска мест коррозии, течи, зон с повышенным уровнем напряжения.
• Определения координат и оценки параметров дефектов.
• Отслеживания различных технологических процессов и оценки технического состояния ответственных крупногабаритных конструкций, протяженных или особо опасных объектов в режиме реального времени.

Особенности прибора неразрушающего контроля ЮНИСКОП:

• малый вес и оптимальная эргономика для работы в полевых условиях;
• надежная защита от неблагоприятных внешних воздействий;
• возможность эксплуатации при отрицательных температурах;
• высокий современный уровень аппаратного и программного обеспечения;
• расширение функциональных возможностей прибора за счет использования различных внешних измерительных блоков;
• графическое отображение результатов измерений на цветном LCD дисплее со светодиодной подсветкой;
• возможность хранение больших объемов данных на легкодоступных съемных носителях информации;
• продолжительное время работы от двух встроенных аккумуляторов.

Прибор UNISCOPE может использоваться как:

• Двухканальная акустико-эмиссионная система.
• Акустический течеискатель.
• Тензоизмеритель.
• Виброметр.

С помощью прибора неразрушающего контроля ЮНИСКОП можно проводить следующие измерения.

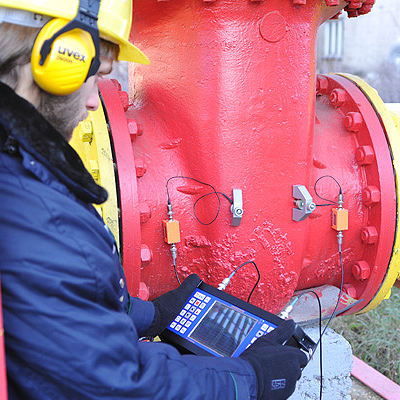

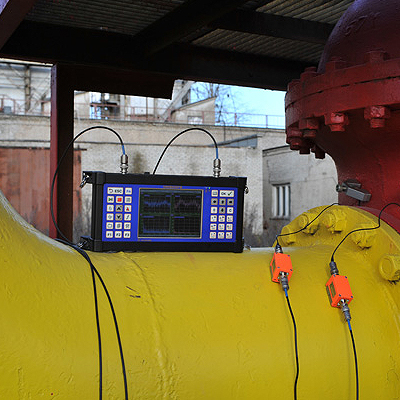

• В режиме акустико-эмиссионных измерений: неразрушающий контроль без вывода из эксплуатации промысловых и технологических трубопроводов, переходов и перемычек, запорной арматуры и регуляторов давления, сосудов и баллонов, грузоподъемных механизмов, объектов железнодорожного транспорта, железобетонных конструкций и другого промышленного оборудования с возможностью линейной локации источников АЭ и оперативной оценки их степени опасности;
• В режиме тензометрии:измерение напряженно-деформированного состояния объекта в реальном масштабе времени, параметрическое сопровождение АЭ контроля посредством наблюдения за изменением величины и характера нагружения;
• В режиме течеискания:выявление и количественная оценка величины утечки жидких или газообразных рабочих сред при нарушении герметичности корпусов и затворов запорной арматуры наземной и подземной установки.
• В режиме виброметрии:оценка уровня вибрации в стандартных полосах частот по мгновенным и средним величинам перемещения скорости и ускорения, проведение спектрального и статистического анализа вибрации.

Поверка осуществляется по документу ТНВЦ.412239.001МП «Приборы неразрушающего контроля универсальные «ЮНИСКОП». Методика поверки», утвержденному ООО «ИЦРМ» 01.06.2018 г.

Основные средства поверки:

• генератор сигналов сложной формы AFG3022B (регистрационный номер в Федеральном информационном фонде 41694-09);
• осциллограф цифровой TDS2014 (регистрационный номер в Федеральном информационном фонде 48471-11);
• мультиметр цифровой AM-7189 (регистрационный номер в Федеральном информационном фонде 36641-07);
• калибратор процессов АМ-7111 (регистрационный номер в Федеральном  информационном фонде 47242-11).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью. Знак поверки наносится на свидетельство о поверке.
