Поверка проводится в соответствии с документом “Твердомеры портативные ультразвуковые МЕТУ1, МЕТ-У1А, твердомеры портативные динамические МЕТ-Д1, МЕТ-Д1А, твердомеры портативные комбинированные МЕТ-УД, МЕТ-УДА. МЕТ – ТП.01 МП ”, утвержденным ГЦИ СИ ФГУП “ВНИИФТРИ” 24.08.2012 г.
Поверка ультразвукового твердомера МЕТ-У1 в Вологде
Поверка проводится в соответствии с документом “Твердомеры портативные ультразвуковые МЕТУ1, МЕТ-У1А, твердомеры портативные динамические МЕТ-Д1, МЕТ-Д1А, твердомеры портативные комбинированные МЕТ-УД, МЕТ-УДА. МЕТ – ТП.01 МП ”, утвержденным ГЦИ СИ ФГУП “ВНИИФТРИ” 24.08.2012 г.
-
Ультразвуковой твердомер МЕТ-У1А состоит из электронного блока МЕТ-У1А и ультразвукового датчика У1А с нагрузкой 15Н. Ультразвуковой твердомер МЕТ-У1А50 состоит из электронного блока МЕТ-У1А и ультразвукового датчика У1А50 с нагрузкой 50Н. Поверка ультразвукового твердомера МЕТ-У1 проходит в аккредитованной лаборатории АНК и занимает от 1 до 5 дней.

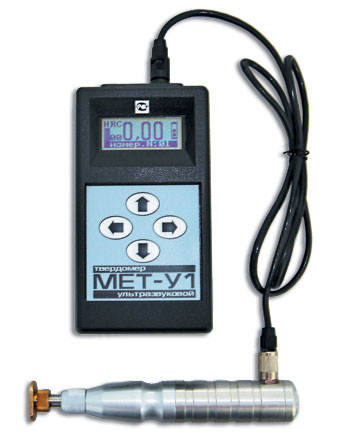

Поверка ультразвукового твердомера МЕТ-У1
Твердомер МЕТ-У1 реализует метод ультразвукового контактного импеданса (UCI).
Начало серийного производства ультразвукового толщиномера МЕТ-У1: 2000 г.
Принцип действия ультразвукового твердомера МЕТ-У1:
Определение частот свободных колебаний индентора (акустический резонатор с алмазной пирамидой Виккерса), находящегося под действием постоянного усилия 1,5 кГс.
Ограничения ультразвукового твердомера МЕТ-У1:
Ограниченное использование для измерения изделий с крупнозернистой структурой (например, чугун) или массой менее 10 г, или толщиной менее 1 мм. Для получения более подробной консультации свяжитесь с нашими специалистами.
Основные возможности ультразвукового твердомера МЕТ-У1:
- измерения твёрдости металлов и сплавов по стандартизованным в России шкалам твёрдости: Роквелла (HRC), Бринелля (HB), Виккерса (HV) и Шора (HSD).
- Комплектуется датчиками с нагрузкой 15Н или 50Н.
- наличие трех дополнительных шкал H1,H2, H3 для калибровки (по заявке) других шкал твердости (Роквелла «B», Супер-Роквелла, Лейба и др.), а также для шкал твердости металлов, отличающихся по свойствам от сталей (например, цветных металлов, сплавов, чугуна и др.);
- использование шкалы предела прочности на разрыв (Rm) в соответствии с ГОСТ 22791-77 для определения предела прочности на растяжение изделий из углеродистых сталей перлитного класса путём автоматического пересчёта со шкалы твёрдости Бринелля (HB);
- подключение по заявке укороченного датчика У1/2.
Ультразвуковой твердомер МЕТ-У1 измеряет твердость следующих изделий:
- любых по массе изделий толщиной от 1 мм (малые детали, тонкостенные конструкции, трубы, резервуары, стальные листы и т.д.);
- без видимого отпечатка на поверхности изделия (зеркальные поверхности, шейки коленчатых валов, ножи);
- металлических покрытий;
- изделий сложной формы, в труднодоступных местах.
Диапазон измерения твердости и погрешность ультразвукового толщиномера МЕТ-У1:
- По шкале «С» Роквелла:(20-70) HRC / 1,5 HRC
- По шкале Бринелля:(75-650) НВ / 10 НВ
- По шкале Виккерса:(75-1000) HV / 12 HV
- По шкале Шора:(23-102) HSD / 2 HSD
- Предел прочности на разрыв Rm: (378-1736 Мпа) / 5%
Гарантия на ультразвуковой твердомер МЕТ-У1: 3 года.
-
Пространственное положение твердомера при измерении любое (не влияет на точность показаний) Обработка результатов измерений в твердомере вычисление среднего значения из данных, сохранённых в памяти;
выборочное удаление данных (например, в случаи сомнения в корректности произведенных измерений);Обработка результатов измерений на компьютере передача данных на компьютер через высокоскоростной USB-порт; эксклюзивное программное обеспечение. Подсветка дисплея есть Одновременная индикация на дисплее шкала твердости
измеренное значение
номер измерения
режим работы
номер архива
степень разрядки источника питанияКоличество измерений сохраняемых в энергонезависимой памяти, сохраняемой при выключении твердомера 100 Автоматическое отключение питания, время, сек. 150 Время непрерывной работы с полной зарядкой аккумуляторной батареи, не менее, ч:
без Подсветки / с Подсветкой
от сети переменного тока16 / 5
неограниченоВремя полной зарядки аккумуляторной батареи, ч.
Пластмассовый корпус10 Электропитание твердомера:
сеть переменного тока, В / Гц
аккумуляторная батарея, В
потребляемая мощность, не более, ВА100-200 / 50-60
1,2
3,0Диапазон температур, от / и до /, °С:
— при эксплуатации— при хранении и транспортировке
-5 … +45 -15 … +65
Относительная влажность воздуха, % 30 … 80 Наличие драгоценных металлов и камней:
серебро, млг
алмаз, карат16,8
0,07Габаритные размеры, мм:
электронный блок (длина / ширина / высота)
датчик (длина / диаметр)145 х 80 х 40 160 / 25
Масса твердомера, кг:
электронный блок + датчик
в полной комплектации (брутто)0,36
1,0
Время одного измерения твёрдости, с 4 Шероховатость измеряемой поверхности, не более, Ra 2,5 Радиус кривизны измеряемой поверхности, не менее, мм: 5 Масса контролируемого изделия, не менее, кг: 0,01 Толщина контролируемого изделия, не менее, мм:
датчик без дополнительных принадлежностей
датчик с дополнительными принадлежностями2
1Глубина проникновения алмазной пирамиды ультразвукового датчика в контролируемое изделие, в среднем, мм: 0,03 Ресурс датчика (минимальное количество измерений): 200000 Усилие нажатия на датчик ультразвуковой У1, не менее, Н 14,7 Минимальный диаметр площадки на изделии для установки датчика, мм: 7 (по заказу — 5) Размер отпечатка на измеряемой поверхности (длина диагонали), мм: 0,07 Диапазон измерения твердости и погрешность ультразвукового толщиномера МЕТ-У1
Шкалы твердости Диапазон измерения Погрешность, не более Шкала «С» Роквелла (20-70) HRC ±2 HRC Шкала Бринелля (75-450) НВ ±12 НВ Шкала Виккерса (75-1000) HV ±15 HV Шкала Шора (23-102) HSD ±3 HSD -
Поверка проводится в соответствии с документом “Твердомеры портативные ультразвуковые МЕТУ1, МЕТ-У1А, твердомеры портативные динамические МЕТ-Д1, МЕТ-Д1А, твердомеры портативные комбинированные МЕТ-УД, МЕТ-УДА. МЕТ – ТП.01 МП ”, утвержденным ГЦИ СИ ФГУП “ВНИИФТРИ” 24.08.2012 г.
