Описание квадрокоптера Phantom 4 Advanced
Главное отличие модели DJI Phantom 4 Advanced от версии 4 Advanced+ (plus) отсутствие экрана 5.5" на пульте управления, в остальном это идентичные модели с одинаковыми полетными характеристиками.
Пульт Phantom 4 Advanced оснащен блоком усовершенствованной системы передачи сигнала Lightbridge, транслирующей видео высокого качества на расстоянии до 7 км* (* При выполнении стандарта FCC, на открытом пространстве без помех.).
Д Встроенное приложение DJI GO позволит вести прямую трансляцию и загружать отснятый материал в социальные сети, блоги и т.д.
Особенности DJI Phantom 4 advanced :
- 1-дюймовая матрица
- съемка видео 4к, 60 кадров/с
- механический затвор
- два вида кодеков H.264/H.265
- полет до 7 км
- время полета до 30 минут
- датчики обнаружения препятствий впереди

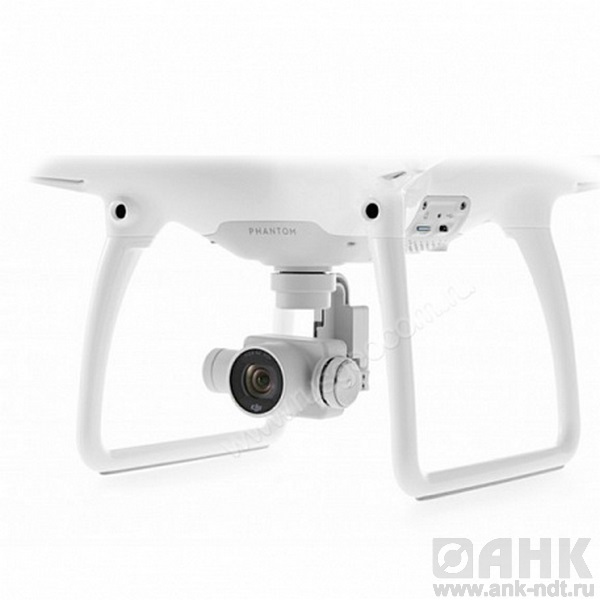

Камера квадрокоптера оснащена 1-дюймовой матрицей с разрешением 20 мегапикселей. Специально разработанный объектив состоит из восьми линз, образующих семь групп. В конструкции камеры появился механический затвор. Он позволяет снимать динамичные сцены без эффекта скользящего затвора, даже если летательный аппарат движется с высокой скоростью. При этом камера ни чем не уступает стандартным камерам. С ней вы можете снимать видео в 4K со скоростью 60 кадров/с и максимальным битрейтом, равным 100 Мбит/с, используя кодек H.264. Выбрав скорость 30 кадров/с, вы сможете использовать кодек H.265. Большая матрица в сочетании с первоклассной технологией обработки данных дает еще больше свободы на этапе редактирования.
Физический размер матрицы влияет на качество изображения больше чем количество мегапикселей, потому что более крупная матрица получает больше информации, в результате увеличивается динамический диапазон, уменьшается количество шума и камера получает лучшие результаты в условиях слабого освещения. Phantom 4 Professional и Advanced оснащены 1-дюймовой CMOS матрицей (в четыре раза больше матрицы Phantom 4) с разрешением 20 мегапикселей. Сенсор состоит из более крупных пикселей и обладает максимальным значением светочувствительности, равным 12800. Данные характеристики гарантируют получение красочных изображений высокой степени детализации, сохраняющих достаточное количество информации для последующей обработки.
Улучшенный процессор обработки изображения позволяет снимать видео, соответствующее стандартам DCI, с разрешением 4K/60 (4096 x 2160) и битрейтом 100 Мбит/с, благодаря чему камера может записывать видео с эффектом замедленного движения (slow-motion).
Квадрокоптер Phantom 4 Advanced поддерживает видео-кодек H.265 (максимальное разрешение 4096X2160/30 кадров/с). Работая с одинаковым битрейтом, H.265 выполняет в два раза больше задач по сравнению с H.264, что положительно сказывается на визуальном качестве. Видео, записанное с использованием D-Log, имеет большой динамический диапазон и запас информации для редактирования, что позволяет вытянуть картинку и добиться именно той цветопередачи и яркости, которая вам требуется.
Только качественные объективы могут делать красочные и четкие фотографии с высоким разрешением. Камера Phantom 4 Advanced оснащена широкоугольным объективом с диафрагмой, работающей в диапазоне значений F/2.8-11 и ЭФР, равным 24 мм. Он состоит из восьми линз (включая две афсерические), образующих семь групп. Объектив снижает количество искажений и хроматических аберраций, что положительно сказывается на качестве фотографий и видео. Впервые график ЧКХ (частотно-контрастная характеристика) камеры DJI опубликован для того, чтобы пользователи могли ознакомиться с работой объектива.
Все чаще квадрокоптеры используются не только для съемки статических пейзажей, но и отлично подходят для съемок динамичных сцен. Снимать быстро движущиеся объекты, используя электронный затвор, довольно сложно. Именно поэтому Phantom 4 Pro/Advanced оснащен механическим затвором, работающим со скоростью 1/2000 с, он позволяет снимать динамичные сцены без "эффекта желе". Электронный затвор камеры работает со скоростью 1/8000 сек позволяет поймать идеальный момент, снимая до 14 фотографий в секунду в режиме серийной съемки.
Phantom 4 Advanced оснащен системой автономного полета (FlightAutonomy). Она состоит из 5 оптических сенсоров, модулей спутниковой навигации (GPS и ГЛОНАСС), ультразвуковых дальномеров и набора запасных датчиков. Все это помогает квадрокоптеру точно удерживать положение в воздухе даже без сигнала спутников и летать в ограниченном пространстве. Оптические сенсоры распознают препятствия в 30 метрах перед коптером. Квадрокоптер способен автоматически останавливаться в 15 метрах перед объектом.
Технические характеристики:
| Масса (с батареей и пропеллерами) | 1368 г |
| Размер по диагонали (без пропеллеров) | 350 мм |
| Макс. скорость набора высот | Режим S: 6 м/с Режим P: 5 м/с |
| Макс. скорость потери высоты | Режим S: 4 м/с Режим P: 3 м/с |
| Макс. скорость | Режим S: 72 км/ч Режим A: 58 км/ч Режим P: 50 км/ч |
| Макс. угол наклона | Режим S: 42° Режим A: 35° Режим P: 25° |
| Макс.угловая скорость | Режим S: 250°/с Режим A: 150°/с |
| Макс.высота полета над уровнем моря | 6000 м |
| Макс. время полета | Около 30 минут |
| Диапазон рабочих температур | 0...+40° C |
| Спутниковые системы навигации | GPS/ГЛОНАСС |
| Точность позиционирования в вертикальной плоскости | +/- 0,1 м (система визуального позиционирования) +/-0,5 м (позиционирование по спутникам) |
| Точность позиционирования в горизонтальной плоскости: | +/- 0,3 м (система визуального позиционирования) +/-1,5 м (позиционирование по спутникам) |
| | СИСТЕМА ОБЗОРА |
| Компоненты системы обзора | Фронтальные датчики Нижние датчики |
| Макс. скорость | ≤ 50 км/ч при высоте 2 м над землей |
| Диапазон высоты | 0 - 10 м |
| Диапазон работы | 0 - 10 м |
| Диапазон обнаружения препятствий | 0,7 - 30 м |
| Угол обзора фронтальные датчики | 60° (в горизонтальной плоскости), ±27°(вертикальная) |
| Угол обзора нижние датчики: | 70° (вперед и назад), 50° (боковой обзор) |
| Частота обзора - фронтальные датчики: | 10 Гц |
| Частота обзора - нижние датчики: | 20 Гц |
| Условия функционирования | Поверхность с видимой текстурой, уровень освещенности > 15 лк |
| | ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ |
| Рабочая частота | 2,400-2,483 ГГц |
| Дальность передачи сигнала 2,400-2,483 ГГц (на открытом пространстве без помех) | FCC: 7 км CE: 3,5 км SRRC: 4 км |
| Диапазон рабочих температур | 0...+40° C |
| Аккумулятор | 6000 мАч, литий-полимерный 2S |
| Мощность передатчика (ЭИИМ) 2,400-2,483 ГГц | FCC: 23 дБм CE: 17 дБм SRRC: 20 дБм |
| Рабочий ток | 1,2 А при напряжении 7,4 В |
| Выходные видео порты | GL300C: USB |
| Держатель для мобильного устройства | GL300C: планшеты и смартфоны |
| | АККУМУЛЯТОР INTELLIGENT FLIGHT BATTERY |
| Емкость | 5870 мАч |
| Напряжение | 15,2 В |
| Тип | Литий-полимерный 4S |
| Энергия | 89,2 Вт/ч |
| Масса | 468 г |
| Диапазон температур зарядки | +5...+40° C |
| Макс. мощность зарядки | 100 Вт |
| | ПОДВЕС |
| Стабилизация | трёхосевая: высота, крен , рыскание |
| Рабочий диапазон углов вращения Наклон: | -90°...+30° |
| Макс. рабочая угловая скорость Поворот | 90 °/с |
| Точность работы стабилизатора | ±0.02° |
| | Камера DJI Phantom 4 Advanced |
| Сенсор | 1’’ CMOS |
| Число эффективных пикселей: | 20 Мп |
| Объектив- угол обзора | 84°, 24 мм (эквивалент формата 35 мм), f/2.8 - f/11, автофокус 1 м - ∞ |
| Диапазон ISO Видео: | 100 - 3200 (режим авто) 100 - 6400 (ручной режим) |
| Диапазон ISO Фото: | 100 - 3200 (режим авто) 100 - 12800 (ручной режим) |
| Механический затвор | 8 - 1/2000 с |
| Диапазон выдержки | 8 - 1/8000 с |
| Макс. размер изображения | Соотношение сторон 3:2 5472 × 3648 Соотношение сторон 4:3 4864 × 3648 Соотношение сторон 16:9 5472 × 3078 |
| PIV-изображение | 4096×2160 3840×2160 2720×1530 1920×1080 1280×720 |
| Режимы фотосъемки | Покадровая Серийная съемка RAW: 3/5/7/10/14/ кадров Автоматическая экспокоррекция (AEB): 0.7EV с шагом 3/5 ступени Интервальная: 2/3/5/7/10/15/30/60 с |
| Разрешение видео H.265 | C4K:4096×2160 24/25/30p при 100 Мбит/с 2.7K:2720×1530 24/25/30p при 65 Мбит/с 2.7K:2720×1530 48/50/60p при 80 Мбит/с FHD:1920×1080 24/25/30p при 50 Мбит/с FHD:1920×1080 48/50/60p при 65 Мбит/с FHD:1920×1080 120p при 100 Мбит/с HD:1280×720 24/25/30p при 25 Мбит/с HD:1280×720 48/50/60p при 35 Мбит/с HD:1280×720 120p при 60 Мбит/с |
| Разрешение видео H.264 | 4K:4096×2160 24/25/30/48/50/60p при 100 Мбит/с 4K:3840×2160 24/25/30/48/50/60p при 100 Мбит/с 2.7K:2720×1530 24/25/30p при 80 Мбит/с 2.7K:2720×1530 48/50/60p при 100 Мбит/с FHD:1920×1080 24/25/30p при 60 Мбит/с FHD:1920×1080 48/50/60 при 80 Мбит/с FHD:1920×1080 120p при 100 Мбит/с HD:1280×720 24/25/30p при 30 Мбит/с HD:1280×720 48/50/60p при 45 Мбит/с HD:1280×720 120p при 80 Мбит/с |
| Макс. битрейт видео | 100 Мбит/с |
| Поддерживаемые форматы файлов | FAT32(≤32 Гбайт); exFAT (>32 Гбайт) |
| Фото | JPEG, DNG (RAW), JPEG + DNG |
| Видео | MP4/MOV (AVC/H.264; HEVC/H.265) |
| Типы карт памяти | MicroSD |
| Макс. объем: | 128 Гбайт |
| Скорость передачи | ≥15 Мбайт/с, класс скорости: Class 10, UHS-1 |
| Диапазон рабочих температур | 0...+40° C |
| | ЗАРЯДНОЕ УСТРОЙСТВО |
| Напряжение | 17,5 В |
| Номинальная мощность | 100 Вт |
| | ПРИЛОЖЕНИЕ / ТРАНСЛЯЦИЯ В РЕАЛЬНОМ ВРЕМЕНИ |
| Приложение | DJI GO 4 |
| Рабочая частота трансляции | 2,4 ГГц ISM |
| Качество трансляции | 720p/30 кадров/с |
| Задержка сигнала Phantom 4 Adv +： | 160 - 180 мс |
| Системные требования | iOS 9.0 и выше Android 4.4.0 и выше |
| Совместимые устройства на базе iOS: | iPhone 5s, iPhone SE, iPhone 6, iPhone 6 Plus, iPhone 6s, iPhone 6s Plus, iPhone 7, iPhone 7 Plus, iPad Air, iPad Air Wi-Fi + Cellular, iPad mini 2, iPad mini 2 Wi-Fi + Cellular, iPad Air 2, iPad Air 2 Wi-Fi + Cellular, iPad mini 3, iPad mini 3 Wi-Fi + Cellular, iPad mini 4 и iPad mini 4 Wi-Fi + Cellular. |
| Данное приложение оптимизировано под | iPhone 7, iPhone 7 Plus. |
| Совместимые устройства на базе Android: | Samsung tabs 705c, Samsung S6, Samsung S5, Samsung NOTE4, Samsung NOTE3, Google Nexus 6p, Nexus 9, Google Nexus 7 II, Ascend Mate7, Huawei P8 Max, Huawei Mate 8, LG V20, Nubia Z7 mini, Sony Xperia Z3, MI 3, MI PAD, Smartisan T1. Поддержка остальных устройств на базе Android находится в процессе разработки и доступна в тестовом режиме. |
