Поверка дозиметра ДКГ-PM1605 в Вологде

Принцип действия дозиметра основан на подсчете числа импульсов, поступающих с энергокомпенсированного детектора на основе счетчика Гейгера-Мюллера, преобразующего кванты фотонного излучения в электрические импульсы. Поверка дозиметра ДКГ-PM1605 осуществляется в аккредитованной лаборатории АНК и занимает от 1 до 5 дней.

Поверка дозиметра ДКГ-PM1605

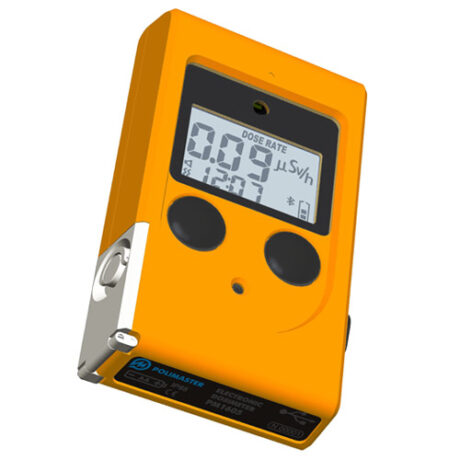

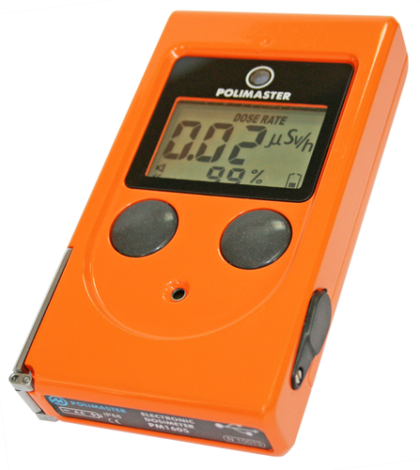

Дозиметры гамма — излучения ДКГ-РМ1605 (далее — дозиметры) предназначены для:

• измерения мощности амбиентного эквивалента дозы H * (10) (далее — МЭД) гамма — и рентгеновского излучений (далее фотонного излучения);
• измерения амбиентного эквивалента дозы H * (10) (далее — ЭД) фотонного излучения;
• поиска, обнаружения и локализации радиоактивных материалов.

Алгоритм работы дозиметра обеспечивает непрерывность процесса измерений, статистическую обработку результатов измерений, быструю адаптацию к изменению интенсивности излучения (изменение времени измерений в обратной зависимости от интенсивности излучений) и оперативное представление полученной информации на жидкокристаллическом индикаторе (ЖКИ). Для обмена информацией с персональным компьютером (ПК) предусмотрен канал передачи данных через USB порт и Bluetooth.

Дозиметр имеет следующие режимы работы: тестирование, измерение МЭД, измерение ЭД, поиск источников фотонного излучения, установок, запуск начала измерения МЭД, связь с ПК.

Управление работой дозиметра осуществляется с помощью двухкнопочной клавиатуры. Результаты измерения и режимы работы дозиметра индицируются на ЖКИ. В режиме связи с ПК выбор режимов работы, а также передача результатов измерения в ПК осуществляется через интерфейс связи.

В дозиметре имеется возможность установки пороговых уровней ЭД и МЭД, при достижении или превышении которых включается световая, звуковая и вибрационная сигнализации.

Питание дозиметра осуществляется от одного элемента питания типа АА. Во время подключения дозиметра через USB разъем к ПК его питание осуществляется от ПК.

В дозиметре имеется внутренняя энергонезависимая память, позволяющая накапливать и хранить информацию. При извлечении элемента питания дозиметр обеспечивает хранение следующей информации:

• номера прибора, даты и времени включения и выключения прибора;
• истории изменения значения МЭД фотонного фона через установленные промежутки времени;
• даты, времени превышения и значения превышения пороговых уровней МЭД;
• текущих времени и даты;
• значения последовательных интервалов времени, через которые в энергонезависимой памяти прибора запоминается текущее значение МЭД;
• значения МЭД после превышения пороговых уровней;
• значения установленных пороговых уровней МЭД.

Дозиметры выпускаются в двух модификациях:

• дозиметр гамма-излучения ДКГ-РМ1605;
• дозиметр гамма-излучения ДКГ-РМ1605ВТ. Отличается от дозиметра ДКГ-РМ1605 наличием радиоканала типа Bluetooth для связи с ПК.
• Дозиметр имеет клипсу и может крепиться на элементах одежды (ремнях, карманах и т.д.).

Программное обеспечение

Программное обеспечение (ПО) дозиметров подразделяется на встроенное и прикладное. Встроенное ПО размещено в энергонезависимой памяти дозиметра. ПО позволяет осуществлять:

• тестирование;
• калибровку;
• измерение и визуализацию МЭД;
• измерение и визуализацию ЭД;
• поиск источников фотонного излучения;
• работу в режиме установок;
• связь с ПК по интерфейсу USB для модификации ДКГ-РМ1605; USB и Bluetooth для модификации ДКГ-РМ1605ВТ.
• непрерывный контроль напряжения элемента питания.

Прикладное ПО устанавливается на персональный компьютер, работающий под управлением операционной системы Windows. С помощью прикладного ПО можно выполнить следующие действия:

• считывать дозиметрическую информацию (МЭД);
• отображать дозиметрическую информацию на экране ПК;
• запоминать дозиметрическую информацию в файл;
• устанавливать период опроса информации из прибора;
• устанавливать компьютерные пороги для дозиметрической информации (при превышении порогов — визуальная сигнализация на экране ПК);
• считывать информацию из памяти прибора (историю);
• устанавливать рабочие параметры прибора.

Разделение ПО с выделением метрологически значимой части не предусмотрено. К метрологически значимому относится все ПО.

Запись встроенного ПО в энергонезависимую память осуществляется в процессе производства при помощи специального оборудования изготовителя. ПО защищено от преднамеренных и непреднамеренных изменений защитной пломбой. Пломба ограничивает доступ к ПО, при этом ПО не может быть изменено без нарушения пломбы. Кроме того, защита встроенного ПО осуществляется сравнением версии, индицируемой на ЖКИ при тестировании дозиметра, с версией, записанной в паспорте прибора.

Защита прикладного ПО осуществляется сравнением версии и контрольной суммы, рассчитанной методом MD5, с версией и контрольной суммой, записанными в паспорте прибора.

Поверка осуществляется по документу МРБ МП.2439-2014 «Дозиметры гамма — излучения ДКГ-РМ1605. Методика поверки», утвержденному БелГИМ в сентябре 2014 г.

При поверке дозиметров применяются:

• установка поверочная дозиметрическая гамма — излучения эталонная по ГОСТ 8.087-2000 с набором источников из радионуклида 137Cs. Диапазон измерения МЭД от 1,0 мкЗв/ч до 10 Зв/ч. Погрешность аттестации установки не более ±5%;
