Системы акустико-эмиссионные МАЛАХИТ АС-12А предназначены для обнаружения, регистрации и определения координат источников акустической эмиссии (АЭ) в процессе АЭ-обследований состояния потенциально опасного оборудования, работающего под нагрузкой: магистральных и технологических трубопроводов, сосудов под давлением, резервуаров нефтепродуктов, элементов оборудования энергоблоков АЭС и другого оборудования. Поверка системы акустико-эмиссионной МАЛАХИТ АС-12А осуществляется в аккредитованной лаборатории АНК и занимает от 1 до 5 дней.

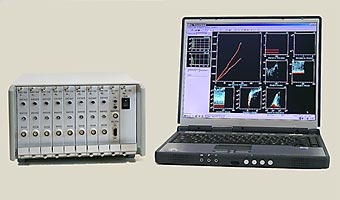

Поверка системы акустико-эмиссионной МАЛАХИТ АС-12А

АЭ-метод контроля основан на регистрации упругих волн, генерируемых при высвобождении энергии из области дефектов нагруженным материалом. Акустические волны с помощью установленных на поверхности контролируемого объекта приемников преобразуются в электрические сигналы и регистрируются АЭ-аппаратурой.

В каждом канале регистрируются несколько параметров импульсов АЭ: время прихода, амплитуда, длительность, число превышений порога, энергетический параметр. По разностям времен прихода АЭ-сигналов к нескольким рядом расположенным акустическим приемникам производится расчет координат источников АЭ. Другие параметры сигналов используются для фильтрации данных и оценки степени опасности дефектов.

В АЭ системе “МАЛАХИТ АС-12А ’’применяется принцип измерения и обработки сигналов, основанный на быстрой оцифровке и последующей обработке сигналов в каждом измерительном канале с помощью цифровых сигнальных процессоров.

Аппаратура выполнена в стандартных модульных приборных еврокаркасах (IEC297-3 / DIN 41494, part 1,5), имеет небольшие габариты и вес, невысокое потребление электроэнергии, возможность автономного питания от аккумулятора.

Измерительные каналы содержат программно устанавливаемые частотные полосовые фильтры, имеют фиксированные и автоматические уровни порогов, предусмотрена возможность регистрации формы волн в каждом канале, автоматическое тестирование датчиков и предварительных усилителей. АЭ-системы выпускаются в 5-ти вариантах исполнения, отличающихся числом измерительных каналов.

Системы отличаются большим амплитудным динамическим диапазоном – 90 дБ (до 80 дБ для акустико-эмиссионных сигналов ) с  дискретностью измерения амплитуд 0,5 дБ во всем диапазоне, что позволяет:

• одновременно с регистрацией сигналов акустической эмиссии осуществлять постоянное измерение уровня электрических и акустических шумов, выявлять течи
• исключить операции регулировки коэффициентов усиления в каналах перед и в процессе проведения испытаний, так как сигналы регистрируются во всем диапазоне изменения амплитуд
• использовать, кроме фиксированных, эффективно работающие во всем диапазоне плавающие (автоматически следящие за изменением среднего значения сигнала) пороговые уровни
• возможность использования для контроля оборудования во взрывопасных зонах

Определение параметров акустико-эмиссионных сигналов, включая энергетический параметр, производится во всем диапазоне измерения их амплитуд.

В Малахит АС-12А предусмотрены программно переключаемые в каждом канале частотные полосовые фильтры, контроль самоблокирования системы при длительном превышении сигналом или шумом порогового уровня, режим автоматической проверки измерительных трактов, включая датчик, световая и звуковая сигнализация превышения пороговых уровней в каналах.

Малые габариты, возможность питания аппаратуры непосредственно от аккумулятора 12 В (с потреблением не более 100 мА на канал) и оснащение портативным компьютером (в том числе ноутбуком) делают удобным применение системы в полевых условиях.

Управление системой, сбор и анализ данных обеспечивает программный пакет AE Studio.
