Поверка датчиков ударных импульсов 4XXXX и TRAXX в Вологде
Назначение: для измерения ударных ускорений сложной формы в виде затухающих колебаний на частоте установочного резонанса датчика.
Поверка датчиков ударных импульсов 4XXXX и TRAXX
Датчики являются преобразователями инерционного типа. Принцип действия датчиков основан на использовании прямого пьезоэлектрического эффекта, заключающегося в появлении электрического заряда на пьезоэлектрической пластине, пропорционального ускорению, воздействующему на датчик. Датчики преобразуют упругие волны, возникающие в твёрдых средах, в затухающие электрические колебания на частоте установочного резонанса датчика (ударные импульсы). Пиковое значение и периодичность следования ударных импульсов пропорциональны мощности и периодичности следования упругих волн, воспринимаемых датчиком, и используются для дальнейшей обработки измерительными модулями и приборами для измерения параметров ударных импульсов.

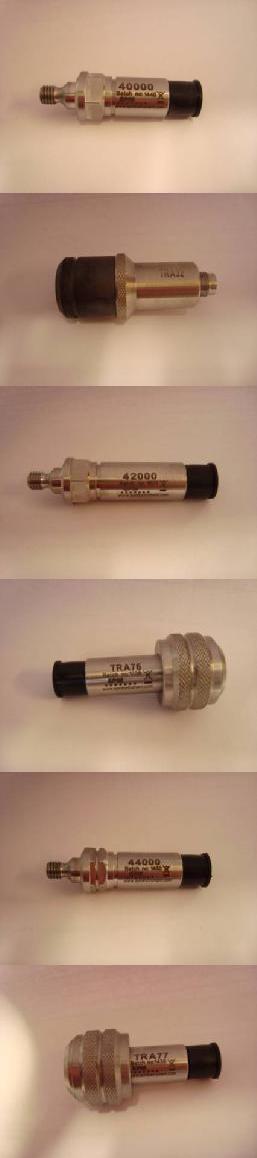

Датчики серии 4ХХХХ выпускаются в следующих модификациях: датчики модификации 40ХХХ, датчики модификации 41ХХХ, датчики модификации 42ХХХ, датчики модификации 44ХХХ. Модификации различаются диапазонами измерений, температурным диапазоном применения, наличием или отсутствием встроенного согласующего устройства и встроенной цепи взрывозащиты, способом крепления, типом резьбы, габаритными размерами и массой.
Датчики модификации 40ХХХ и 41ХХХ представляют собой пьезоэлектрические датчики с длиной кабеля не более 4-х метров. Для увеличения длины кабеля до 100 метров необходимо использовать внешнее согласующее устройство типа TMU-12. Диапазон рабочих температур датчиков составляет от минус 30 оС до 150 оС.
К модификации 40ХХХ относятся датчики следующих исполнений:
- 40000 — шпилька датчика с резьбой М8 длиной 11 мм;
- 40001 — шпилька датчика с резьбой М8 удлинённая, 69 мм;
- 40010 — крепление датчика на клей;
- 40100 — шпилька датчика с резьбой UNC 5/16-18 длиной 11 мм;
- 40101 — шпилька датчика с резьбой UNC 5/16-18 удлинённая, 69 мм;
- 41225 — крепление датчика на шпильку-болт с резьбой М10 (вместо штатного болта);
- 41435 — крепление датчика на шпильку-болт с резьбой М12 (вместо штатного болта).
Датчики модификации 42ХХХ представляют собой пьезоэлектрические датчики со встроенными согласующими устройствами и с длиной кабеля до 100 метров. Диапазон рабочих температур датчиков составляет от минус 30 оС до 100 оС. Взрывозащищённые датчики 42011 применяются только с барьером искрозащиты 14196. Диапазон рабочих температур взрывозащищённых датчиков составляет от минус 40 оС до 80 оС.
К модификации 42ХХХ относятся датчики следующих исполнений:
- 42000 — шпилька датчика с резьбой М8 длиной 11 мм;
- 42010 — крепление датчика на клей;
- 42011 — шпилька датчика с резьбой М8 длиной 11 мм (взрывозащищенное Ех исполнение);
- 42011М10 — шпилька датчика с резьбой М10 длиной 11 мм (взрывозащищенное Ех исполнение);
- 42111 — шпилька датчика с резьбой UNC 5/16-18 длиной 11 мм (взрывозащищенное Ех исполнение).
Датчики модификации 44ХХХ представляют собой пьезоэлектрические датчики со встроенным идентификационным резистором для идентификации измерительным блоком и допускают длину кабеля до 100 метров. Диапазон рабочих температур датчиков составляет от минус 30 оС до 150 оС, кроме взрывозащищенных 44011, у которой диапазон рабочих температур датчиков составляет от минус 40оС до 120оС.
К модификации 44ХХХ относятся следующие датчики:
- 44000 — шпилька датчика с резьбой М8 длиной 11 мм;
- 44010 — крепление датчика на клей;
- 44011 — шпилька датчика с резьбой М8 длиной 11 мм (взрывозащищенное Ех исполнение).
Датчики серии TRAXX имеют байонетный замок для крепления датчика к болту-адаптеру и выпускаются в следующих модификациях: TRA30, TRA32, TRA35 (взрывозащищенное Ех исполнение), TRA70, TRA76, TRA77. Модификации различаются температурным диапазоном применения, наличием или отсутствием встроенного согласующего устройства и встроенной цепи взрывозащиты, типом присоединительного разъема, габаритными размерами и массой.
Поверка осуществляется в соответствии с документом 433 — 122 — 2015 МП «Датчики ударных импульсов серии 4XXXX и серии TRAXX. Методика поверки», утвержденным ГЦИ СИ ФБУ «Тест-С.-Петербург» 23.11.2015 г. Знак поверки наносится на этикетку.
Перечень основных средств поверки:
- установка калибровочная CU-01, диапазон виброускорений 0 — 77 м/с2, частота следования импульсов 0,1 — 1080 Гц, СКО размаха ударных импульсов не более 5 %;
- анализатор состояния механизмов Leonova Emerald от минус 9 до 99 дБ, ПГ ±1 дБ;
- осциллограф цифровой TDS1012B 0 — 100 МГц, 5 нс/дел — 50 с/дел, 2 мВ/дел -5 В/дел, ПГ ±3 %;
- генератор сигналов произвольной формы Agilent 33220A Есинус=1 10-6 — 20106 Гц; ивых=±(0,01 — 10) Впик; ПГ= ±(0,01 ивых + 2) мВ;
- усилитель измерительный NEXUS ипик-пик = ±31,6 В, минус 20 — 60 дБ, 0,1 — 1105 Гц, ПГ ±0,1 дБ.
Сведения о методах измерений
- Методы измерений изложены в Руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к датчикам ударных импульсов серии 4ХХХХ и серии TRAXX
- ГОСТ 8.137-84 «ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений ускорения при ударном движении».
- ГОСТ ИСО 10816-1-97 «Вибрация. Контроль состояния машин по результатам измерений вибрации на невращающихся частях. Часть 1. Общие требования».
- Техническая документация фирмы — изготовителя датчиков ударных импульсов «SPM Instrument AB», Швеция.
