Поверка манометров дифференциального давления модели 700.01, 700.02 в Вологде
Принцип действия манометра состоит в следующем. Измерительные камеры большего и меньшего давления разделены подпружиненным металлическим поршнем. Давление воздействует на поршень, вызывая его продольное перемещение. На оси стрелки манометра закреплен магнит, который воспринимает продольное перемещение поршня и в свою очередь поворачивает стрелку. Перенос измеряемой среды из камеры большего давления в камеру меньшего давления практически отсутствует за счет герметичной подгонки поршня и не влияет на процесс измерений. Поверка манометров дифференциального давления модели 700.01, 700.02 проходит в аккредитованной лаборатории РЦСМ и занимает от 1 до 5 дней.

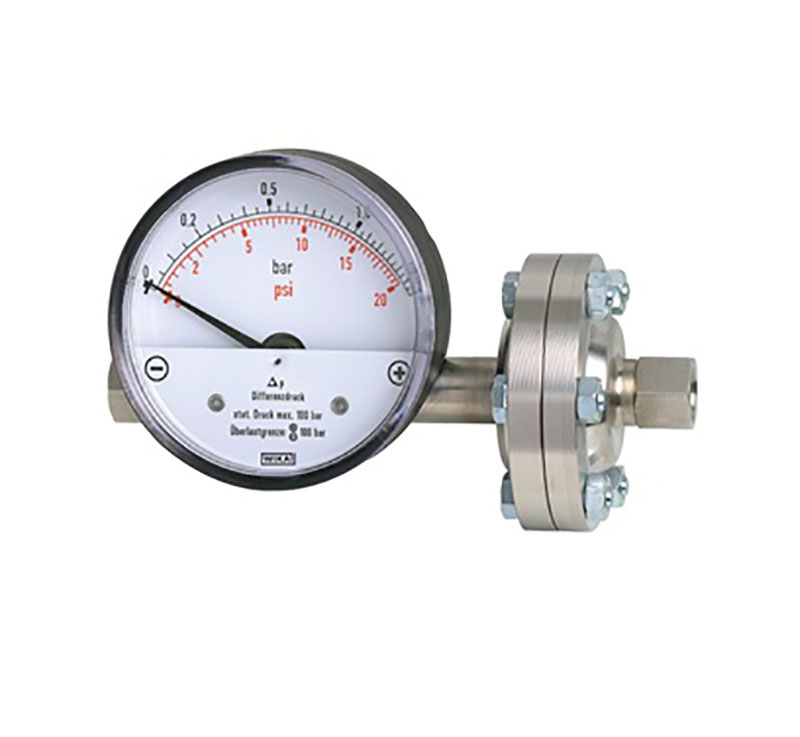

Поверка манометров дифференциального давления модели 700.01, 700.02
Манометр изготавливается в корпусе из литого алюминия.
Манометры могут оснащаться герконовыми сигнализирующими устройствами, применяемыми для размыкания (замыкания) электрических сигнальных цепей при достижении установленных значений давления.
Поверка осуществляется по методике МП-25511-0023-2014 «Манометры деформационные дифференциального давления 700.01. Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 15 января 2014г.
Основные средства поверки:
- Калибраторы давления Метран 501-ПКД-Р с внешними модулями давления, ВПИ от 0.06.до 1,6 МПа.
- Манометры газовые грузопоршневые МГП-2,5, МГП-10 класса точности 0,02. Сведения о методиках (методах) измерений приведены в паспортах манометров деформационных дифференциального давления 700.01.
Нормативные и технические документы, устанавливающие требования к манометрам деформационным дифференциального давления 700.01
- ГОСТ 18140-84 «Манометры дифференциальные ГСП. Общие технические условия»;
- ГОСТ 8.802-2012 «ГСИ. Государственная поверочная схема для средств для средств измерений избыточного давления до 250 МПа»;
- Техническая документация фирмы «WIKA Alexander Wiegand SE & Co. KG», Германия.
