Назначение: для прямых измерений наружных углов от 0° до 180° контактным методом. Физическая величина — плоский угол (… °).
Поверка угломера с нониусом 1
Принцип действия угломеров основан на совмещении линейки и основания с измеряемыми поверхностями и непосредственном отсчете показаний размера измеряемого угла по шкалам основания и нониуса угломеров.

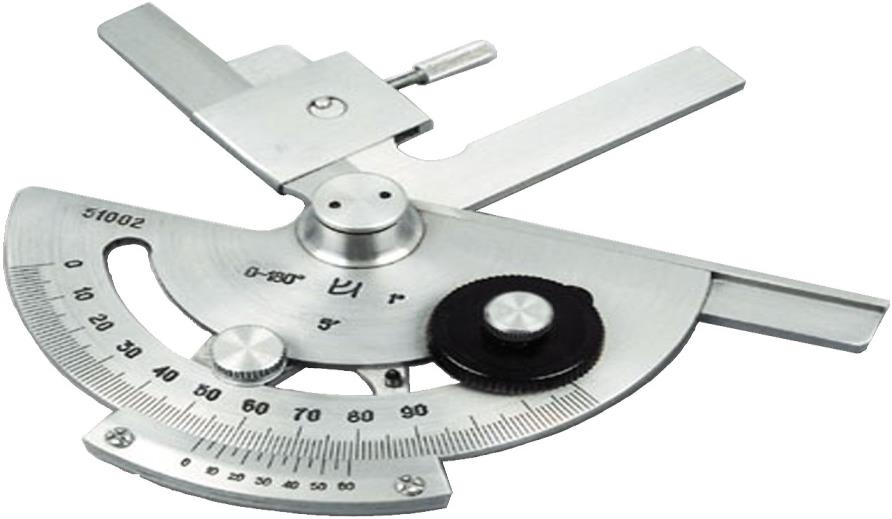

На основании, выполненном в виде полудиска, нанесена угловая шкала через 1° от 0° до 120°, причем каждое десятое деление до 90° оцифровано. Остальные деления предназначены для отсчета с помощью нониуса долей градуса. На оси основания укреплена деталь, одна часть которой представляет собой сектор с укрепленным на нем нониусом, а другая выполнена в виде линейки, измерительной поверхностью которой пользуются при измерении углов свыше 90° и до 180°. На эту линейку надевается угольник, с помощью которого измеряются углы от 0° до 90°. На основании жестко укреплена вторая линейка, неподвижная. Измерительная поверхность этой линейки является стороной угла, с которым сравнивается угол измеряемого изделия. Угломеры оснащены микрометрической подачей. Для фиксации размера угломеры имеют стопорный винт.
Число модификаций — 2 (1-2; 1-5), отличающихся друг от друга величиной отсчета по нониусу.
Поверка осуществляется по МИ 2131-90 «ГСИ. Угломеры с нониусом. Методика поверки».
Основные средства поверки:
- Мера плоского угла 2-15°10′, 30°20′, 45°30′, 60°40′, 75°50′-2, 3- 90°00′, 90°30′-2 ГОСТ 2875-88, регистрационный номер в Федеральном информационном фонде № 485-64.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых угломеров с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) руководство по эксплуатации.
Нормативные документы, устанавливающие требования к угломерам с нониусом типа 1
- ГОСТ 5378-88 Угломеры с нониусом. Технические условия.
- Приказ Федерального агентства по техническому регулированию и метрологии от 19 января 2016 г. № 22 Об утверждении государственной поверочной схемы для средств измерений плоского угла.
