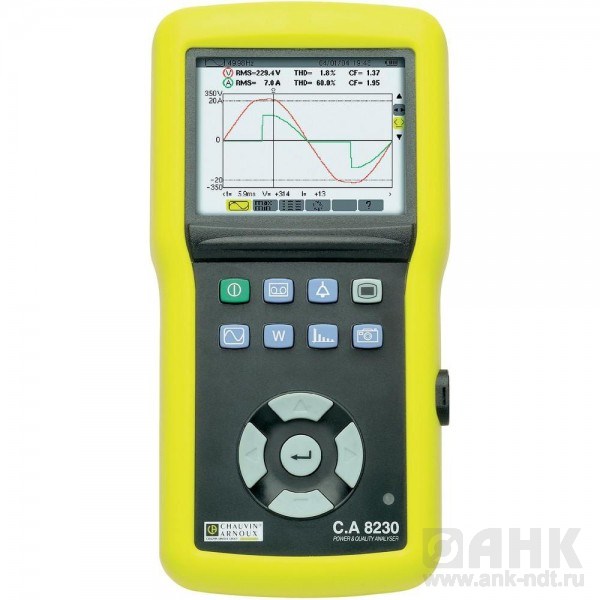

Описание C.A 8230 — однофазного графического анализатора качества питания
Анализатор качества питания TRMS для однофазных и трехфазных цепей. Большой и четкий цветной графический дисплей отображает форму волны и пусковой ток. Измеряет и анализирует качество энергии в реальном времени. Функция регистрации данных с памятью до 30 дней. Компактный и прочный корпус, подходит для работы в полевых условиях и демонстрационных нужд. Снабжен токовым зажимом. Подключение к ПК через RS-232-порт с помощью адаптера USB. Программное обеспечение Data Viewer расширяет возможности конфигурирования, передачи данных и обработки в ПК.
Особенности анализатора C.A 8230:
- Большой четкий цветной графический ЖК-дисплей;
- Измерение мощности в режиме реального времени;
- Регистрация данных;
- Программа Data Viewer для передачи и анализа данных;
- Перезаряжаемые батареи;
- Измерение тока от 5 мA посредством токового зажима (MN93A) до 6500 А при помощи гибких клещей AmpFlex.
Технические характеристики анализатора C.A 8230:
| Параметр | Значения |
| Напряжение | 6 – 600 Вrms AC+DC ±(0.5 % +2 знака) |
| Переменный ток | 5 мA – 6500 A ±(0.5 % +1 знак) |
| Постоянный ток | 1 A – 1700 A ±(1 % +1 знак) |
| Частота | 40 – 70 Гц |
| Мощность | W, VA, VAr, DF, THD, Cos φ |
| Скорость вращения | 6 – 120000 об/мин ±(0.5 %) |
| Токовый зажим | тип MN93A, 5 мA – 120 A |
| Дисплей | графический, цветной ЖК (1/4 VGA), 320 × 240 пикселей |
| Память | 1.5 Mб |
| Герметичность | IP54 |
| Безопасность | EC 61010-1 CAT III, 600 В |
| Соединение | RS-232 -порт с адаптером USB |
| Питание | перезаряжаемые NiMH-батареи или сетевой адаптер |
| Габаритные размеры | 108 × 211 × 60 мм |
| Масса | 880 г |
