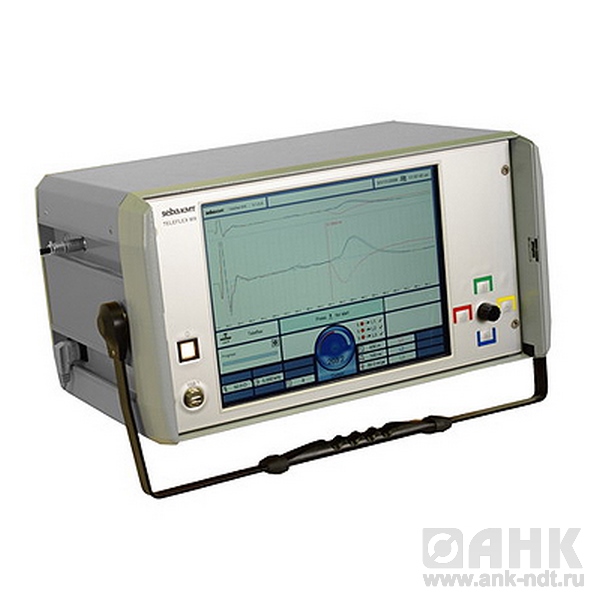

Описание рефлектометра Teleflex MX
Тип оборудования: Рефлектометр, генератор звуковых частот
Производитель:SebaKMT, Германия
Серия:Teleflex
Модель: Teleflex MX
Описание: Прибор для определения мест повреждения силовых кабелей
Гарантия на рефлектометр Teleflex MX: 1 год.
Назначение рефлектометра Teleflex MX:
Teleflex MX - это рефлектометр для поиска мест повреждений силовых кабелей, управляемый компьютером на базе Linux®. Новая, не имеющая себе равных концепция управления открывает новые возможности для пользователя. Управление сокращено до самых важных шагов. Значительная часть управления автоматизирована, что позволяет пользователю сконцентрироваться на важных моментах. Четкий дисплей отображает все важные данные и постоянно актуальную ситуацию. С помощью USB-порта стало проще осуществлять подключение к ПК или принтеру для передачи данных, которые также могут быть использованы в программном обеспечении банка данных Winkis.
Рефлектометр Teleflex MX обладает следующими функциями:
- Трехфазная рефлектометрия (TDR)
- Индикация до 6 измерений
- Поддержка всех методов стабилизации электрической дуги
- Методы развязки по току ICE
- IFL - поиск заплывающих повреждений
- Метод напряжения/блуждающей волны
- Прожиг электрической дугой
Рефлектометр Teleflex MX можно использовать во всех измерительных системах с соответствующим 19" проемом. Или можно модернизировать более старые системы. Дополнительно можно оснастить существующие Vario KMT системы новым блоком контроля MX.
Отличительные особенности рефлектометра Teleflex MX:
- Очень простое управление посредством Jogdial и быстродействующих клавиш для выбора фазы, вида работы, подсказки и истории
- Автоматическое сохранение в памяти всех измерений
- Трехфазный рефлектометр. Одновременное представление до 6 характеристик измерения
- Автоматическое распознавание конца кабеля и повреждения
- Большой 15" дисплей
- Быстрый процесс обработки результатов измерения благодаря операционной системе Linux®
- Высокое разрешение благодаря большой частоте дискретизации
- Внутренняя компенсация для хорошего представления результатов измерения в ближней зоне
- Большое ЗУ до 10.000 измерений
- USB-порт передачи данных и распечатки
- Отчет об испытаниях в формате PDF®
- Наличие программного обеспечения на многих языках
Технические характеристики рефлектометра Teleflex MX:
| Диапазон измерения (м) | До 150 000 |
| Ширина импульса | 50,100,200,500 нс -1,2,5 мкс |
| Разрешение (максимум) | 0,1 м |
| Частота развертки | 100 МГц |
| Количество измерений в сек | 10 |
| Экран | 15 ‘ VGA, цветной, разрешение 1024х768 |
| Коэффициент Укорочение (V/2) | 10-150 м/мкс |
| Динамический диапазон | 80 Дб |
| Компенсация тестовых выводов | Устанавливаемое от 25 Ом до ∞ |
| Виды измерений | Одна линия, две линии параллельно, дифференциальный режим, сравнение с сохраненной рефлектограммой, режим ARM, режим ICE, режим Decay, режим IFL, в процессе прожига |
| Память | 10 000 рефлектограмм |
| Интерфейс для связи с ПК | USB |
| Питание | 220 В / 50 Гц |
| Рабочая температура | 0...+50 ْ С |
| Габариты (мм) | 483х295х258 |
| Вес (кг) | 15 кг |
