Поверка микрометра МК-300 0,01 ЧИЗ в Вологде
Микрометры выпускаются четырех типов, отличающихся назначением:
- МК — гладкие для измерения наружных размеров изделий;
- МЗ — зубомерные для измерения длины общей нормали зубчатых колес с модулем от 1мм;
- МЛ — листовые для измерения толщины листов и лент;
- МТ — трубные для измерения толщины стенок.

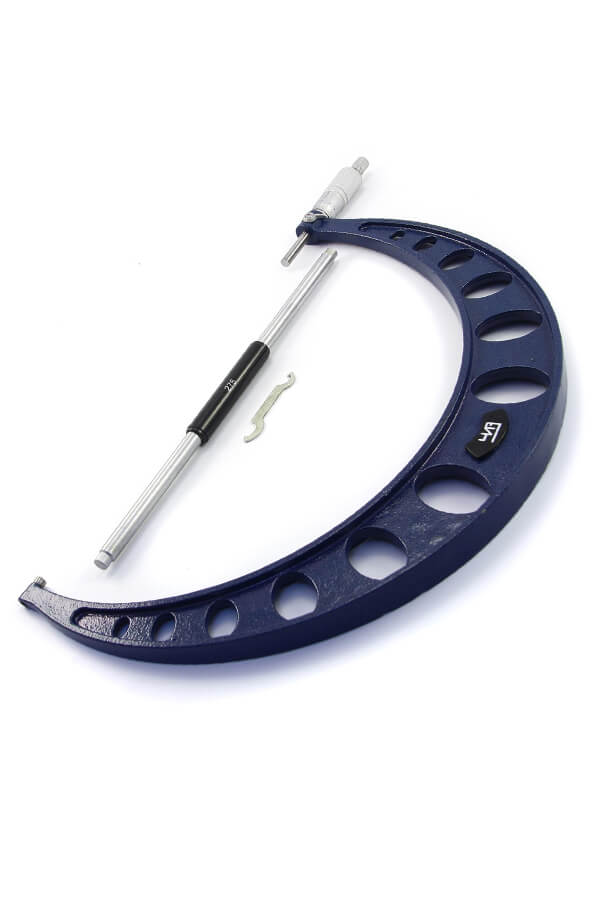

Поверка микрометра МК-300 0,01 ЧИЗ
Принцип действия — механический.
Микрометр любого типа представляет собой скобу, в которой слева запрессована пятка, а справа — микрометрическая головка. На барабане микрометрической головки имеется трещотка, которая выполняет роль устройства, обеспечивающего постоянство измерительного усилия в заданных пределах. Для закрепления микрометрического винта имеется стопорное устройство. Для того чтобы скобы микрометров МК, МЗ, МТ не нагревались от рук в процессе измерения, на них установлены теплоизолирующие накладки.
Микрометры МК выпускаются двух исполнений — с отсчетом по шкалам стебля и барабана МК и с цифровым отсчетом МК Ц. Форма измерительной поверхности пятки микрометра МК плоская; микрометров МЛ и МТ — сферическая; микрометра МЗ — срезанная тарельчатая.Микрометр МЛ имеет стебель со стрелкой и неподвижную круговую шкалу, которые установлены на гильзе микрометрической головки. У микрометра МЗ к торцу микрометрического винта крепится губка, имеющая полную тарельчатую измерительную поверхность.
Поверка осуществляется по документу МП-001-06-2012 «Микрометры МК, МЛ, МТ, МЗ. Методика поверки», утвержденному ГЦИ СИ ФБУ «Челябинский ЦСМ» в 2012 году.
Основные средства поверки:
- Щуп толщиной 0,45 мм;
- Меры длины концевые плоскопараллельные набор № 21, 3 разряд;
- Пластины стеклянные плоскопараллельные ПМ 15, 40, 65, 90;
- Пластина плоская стеклянная ПИ 60, 2 класса точности;
- Оптиметр горизонтальный ИКГ;
- Ролики для поверки зубомерных микрометров диаметром 10, 29.95,5 мм, класс точности 1;
- Весы настольные циферблатные РН-10Ц13У до 10 кг, 4 разряда
Сведения о методах измерений
содержатся в паспорте средства измерения.
Нормативные и технические документы устанавливающие требования к микрометрам МК, МЛ, МТ, МЗ
- ГОСТ 6507-90 «Микрометры. Технические условия»;
- МИ 2060-90 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1 • 10-6 ^ 50 м и длин волн в диапазоне 0,2 ^ 50 мкм».
